1、概述

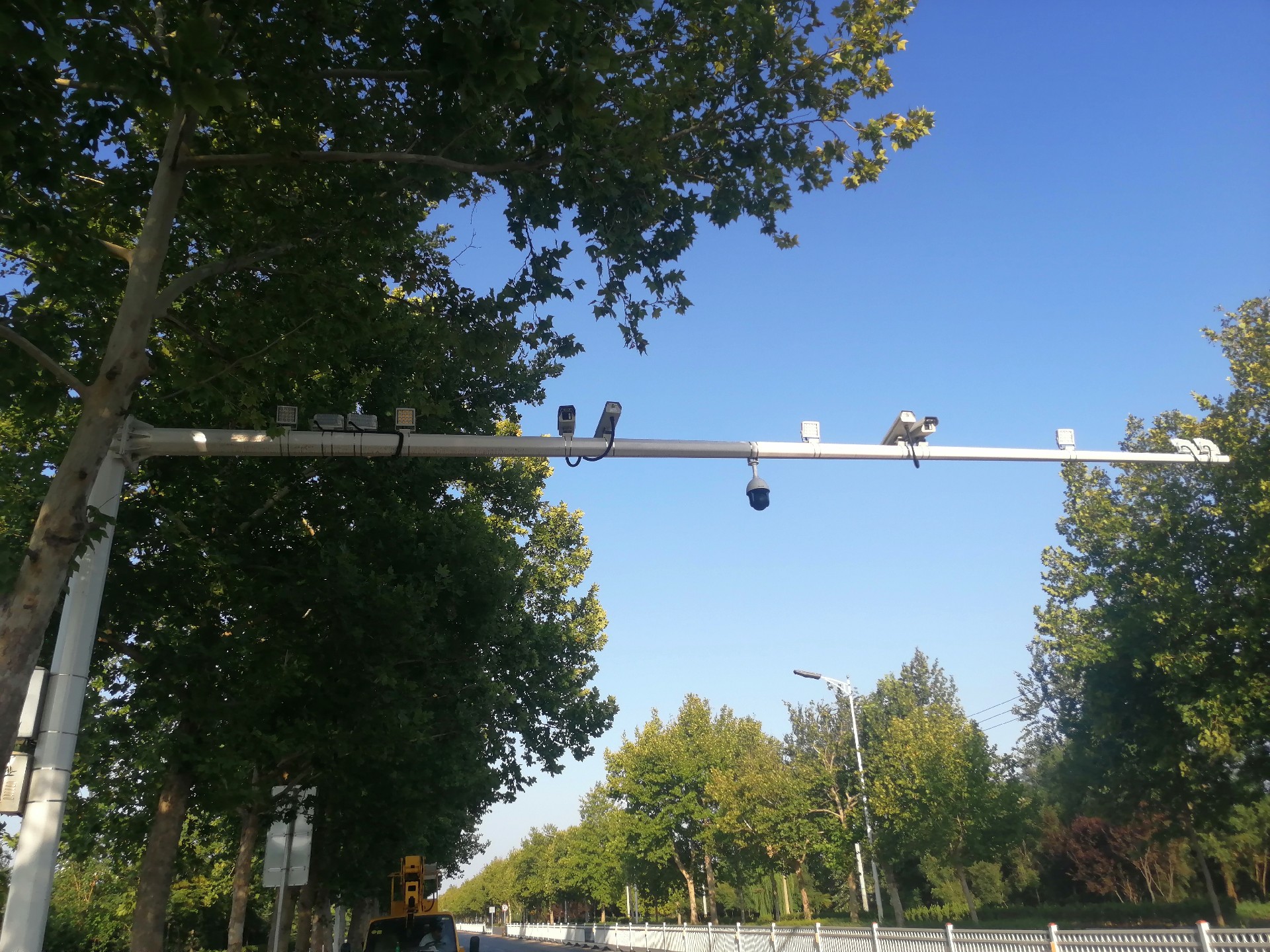

視頻車輛檢測系統由相機（可用路口電子警察等相機資源）、視頻車輛檢測器接收主機和配置軟件組成?？衫寐房跀z像機采集圖像，進行車輛分析，無需鋪設任何線纜及增加相關硬件設備。具有施工簡單，采集信息量大，準確，直觀可靠、可根據需要靈活設置檢測區域，路面情況的反映直觀。

本產品利用視頻車輛檢測器對各個路口、路段、區域的車流量進行實時監控，并將流量信息實時上傳到信號機，同時可以統計車速和路口的時間占有率等信息。

1）通過實時數據信號機可實現單點感應控制、單點自適應控制等功能。

2）區域內的多路口可通過大數據管控平臺處理視頻車流量上傳的數據，結合上位機算法控制區域內的交通信號的方案達到區域協調的目的。

3）可實現線協調感應（感應綠波帶）的功能。

2、技術參數

①額定電壓：AC220±20%；

②工作溫度：-40℃-85℃；

③通訊方式：EIA RS-232C(DB-9)、EIA RS-485、10/100 Base-T Ethernet 以太網接口（RJ-45）通訊接口；

④支持通道：64通道。

 3、系統控制策略

利用視頻車輛檢測系統檢測的流量數據等信息可實現以下控制策略。

1）單點感應控制

當單點控制的交叉口交通狀況變化比較頻繁且沒有規律時，可采用單點感應控制；其控制模式車流量較大且變化較大的路口、各方向車流量相差較大的路口，流量隨機性較強時效果更明顯。各相位的綠燈時間有各個方向的車流量確定，但是每個相位有小綠燈時間和大綠燈時間、步長次數作為限制條件。這樣能減少無車方向空放的時間，從而增加了路口通行效率。

2）單點自適應控制

信號機根據視頻檢測器檢測的交通信息，包括車流量、時間占有率等計算交叉口的交通負荷，優化信號機的控制周期和綠信比。自適應控制可根據信號機設置的排隊長度、實時相位交通強度（反應交叉口交通狀態的參數）優化，綠信比根據視頻檢測器車道流量平滑值計算。

當交通強度小于當前關鍵相位數對應的單點優化控制方式臨界值時，采用當前關鍵相位數對應的周期時長。利用實時生成的優化方案，修正歷史優化方案，并把修正結果存儲于信號機。

3）線協調感應控制（感應綠波帶）

綠波帶控制：對一條干線上的相鄰交叉口的信號進行協調配時，使大部分車輛通過一個路口的時候是綠燈，到達下一個路口也是綠燈，能夠一路通行無阻地通過這條干線，少等紅燈，縮短行程時間。

感應綠波帶：在綠波帶的基礎上加上感應控制，通過視頻檢測器的數據把非協調相位的無車空閑時間加到協調相位中，增加主干線的綠信比，使得主干線通行效率進一步提高。

4） 區域協調控制

區域協調控制將關聯性較強的若干個網絡路口統一起來，進行相互協調的集中式管理控制模式。

 區域協調控制以某個區域中所有信號控制路口作為協調控制的對象，統一協調信號周期、相位差及綠信比，提高道路網絡通行能力。區域協調控制是交通信號控制方式?？刂茀^(qū)內各受控交通信號都受交通控制中心的集中控制，其控制依據依然來自視頻車輛檢測系統的數據。
